إضاءة الصمام الثنائي الباعث للضوء المتصل بلوحة الميكروبيت بواسطة هاتف ذكي عبر البلوتوث

محاور الدرس

1- لوحة الميكروبيت و البلوتوث

2-لماذا نستخدم App Inventor لإنشاء تطبيق جوال قادر على توصيل الهاتف الذكي بلوحة الميكروبيت؟

3- إضاءة الصمام الثنائي الباعث للضوء متصل بلوحة الميكروبيت بواسطة هاتف ذكي عبر البلوتوث

4- المكونات اللازمة لاستخدام الصمام الثنائي الباعث للضوء  مع بطاقة الميكروبيت

5- تركيب بطاقة الميكروبيت مع الصمام الثنائي الباعث للضوء

لوحة الميكروبيت و البلوتوث

لوحة الميكروبيت  هي عبارة عن لوحة تطوير صغيرة تستخدم لتعليم البرمجة والإلكترونيات للأطفال والمبتدئين. تم تطويرها بواسطة مجموعة من الشركات والمؤسسات البريطانية بالتعاون مع شركة مايكروسوفت. تأتي لوحة الميكروبيت مع مجموعة متنوعة من المستشعرات والمكونات الإلكترونية مثل الصمام الثنائي الباعث للضوء ومجسات متعددة مثل البصريات ومستشعر درجة الحرارة والتسارع وغيرها.

البلوتوث هو تقنية لاسلكية تستخدم لنقل البيانات بين الأجهزة القريبة من بعضها البعض. يمكن استخدام تقنية البلوتوث على لوحة الميكروبيت للتفاعل مع الأجهزة الأخرى أو للتحكم فيها عن بعد. يتيح لك الاتصال بالبلوتوث تحكم لوحة الميكروبيت بسهولة من خلال تطبيقات الهواتف الذكية أو الأجهزة الأخرى المتوافقة.

باستخدام تقنية البلوتوث على لوحة الميكروبيت، يمكنك إنشاء تطبيقات تفاعلية تشمل الاتصال مع الهواتف الذكية أو التفاعل مع أجهزة أخرى تدعم البلوتوث. يمكنك أيضًا استخدام البلوتوث لنقل البيانات بين لوحات الميكروبيت المختلفة أو تحكم في أجهزة أخرى مثل المحركات أو الأنوار بواسطة لوحة الميكروبيت.

بشكل عام، توفر تقنية البلوتوث إمكانيات إضافية وتوسعة في إمكانيات لوحة الميكروبيت لإنشاء مشاريع إلكترونية مبتكرة وتفاعلية.

لماذا نستخدم App Inventor لإنشاء تطبيق جوال قادر على توصيل الهاتف الذكي بلوحة الميكروبيت؟

نستخدم MIT App Inventor لإنشاء تطبيق جوال قادر على توصيل الهاتف الذكي بلوحة الميكروبيت للعديد من الأسباب:

1- واجهة سهلة الاستخدام: MIT App Inventor يقدم واجهة مستخدم بسيطة وسهلة الاستخدام تتيح للمبتدئين إنشاء تطبيقات جوال دون الحاجة إلى معرفة مسبقة ببرمجة الهواتف المحمولة.

2- دعم البلوتوث: MIT App Inventor يوفر دعمًا ممتازًا لتقنية البلوتوث، مما يتيح لك إنشاء تطبيقات تفاعلية تتيح التواصل مع لوحة الميكروبيت عبر البلوتوث.

3- تكامل سهل: يمكنك بسهولة تكامل مختلف المستشعرات والمكونات المتاحة على هاتفك الذكي مع تطبيقك الذي تقوم بإنشائه باستخدام MIT App Inventor. يمكنك استخدام الكاميرا والميكروفون والشاشة التي تدعم اللمس وغيرها من الميزات بسهولة.

4- سرعة التطوير: MIT App Inventor يمكن أن يساعدك في تطوير تطبيقات أسرع بكثير مقارنة بالبرمجة التقليدية، مما يجعلها أداة مثالية للمبتدئين ولأولئك الذين يسعون لإنشاء تطبيقات بسيطة وسريعة.

5- مجاني ومفتوح المصدر: MIT App Inventor متاح مجانًا للاستخدام، مما يعني أنك لا تحتاج إلى دفع أي رسوم لإنشاء تطبيقاتك واستخدامها مع لوحة الميكروبيت.

بشكل عام، MIT App Inventor هو أداة ممتازة لإنشاء تطبيقات تفاعلية تستخدم تقنية البلوتوث للتفاعل مع لوحة الميكروبيت بسهولة وبدون الحاجة إلى مهارات برمجية متقدمة.

إضاءة الصمام الثنائي الباعث للضوء متصل بلوحة الميكروبيت بواسطة هاتف ذكي عبر البلوتوث

لتحقيق إضاءة الصمام الثنائي الباعث للضوء (LED) متصل بلوحة الميكروبيت باستخدام هاتف ذكي عبر البلوتوث، يجب اتباع الخطوات التالية:

الأشياء التي ستحتاجها:

1- لوحة الميكروبيت.

2- هاتف ذكي يدعم تقنية البلوتوث.

3- الصمام ومقاومة مناسبة (عادة 220 أوم) لتوصيل الصمام إلى لوحة الميكروبيت.

4- أسلاك توصيل.

الخطوات:

1- قم بتوصيل الصمام بلوحة الميكروبيت. يمكنك توصيل طرف الأنود (الأطول والطرف الإيجابي للصمام) بمنفذ معين على لوحة الميكروبيت وطرف الكاثود (الأقصر والطرف السلبي للLED) بالأرضية (GND) على لوحة الميكروبيت. تأكد من استخدام مقاومة مناسبة في الدائرة لحماية الLED من التيار الزائد.

2- قم بتوصيل لوحة الميكروبيت بالهاتف الذكي عبر البلوتوث. يمكنك استخدام تطبيق برمجي أو تطبيق مثل MIT App Inventor لإنشاء تطبيق على هاتفك الذكي يتيح لك التحكم في لوحة الميكروبيت عبر البلوتوث.

جزء المصمم من تطبيقات الهاتف الذكي

جزء البرنامج من تطبيقات الهاتف الذكي

تحميل المشروعتحميل التطبيقة

3- قم ببرمجة التطبيق للهاتف الذكي بحيث يمكنه إرسال إشارات بلوتوث إلى لوحة الميكروبيت لتحكم في إضاءة الصمام. يمكنك برمجة الهاتف لإرسال إشارات معينة عندما تضغط على زر أو تقوم بإجراء معين على شاشة الهاتف.

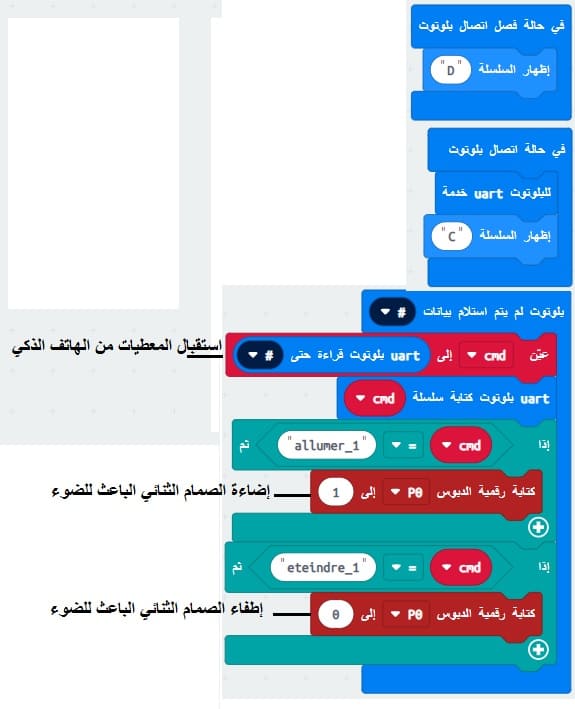

4- على لوحة الميكروبيت، قم ببرمجته لاستقبال الإشارات عبر البلوتوث وتنفيذ الإجراءات المناسبة عند استلام إشارة معينة. في هذه الحالة، عندما تصل إشارة بلوتوث من الهاتف تطلب تشغيل الصمام، قم بتشغيل الصمام.

تحميل البرنامج

5- قم بتحميل البرمجة على لوحة الميكروبيت وقم بتشغيل التطبيق على هاتفك الذكي.

الآن يمكنك التحكم في إضاءة الصمام على لوحة الميكروبيت باستخدام هاتفك الذكي عبر البلوتوث. يمكنك تخصيص التطبيق لتحقيق وظائف معينة مثل تشغيل وإيقاف الصمام أو تغيير لونه وما إلى ذلك حسب احتياجاتك.

المكونات اللازمة لاستخدام الصمام و مع لوحة الميكروبيت

1- لوحة الميكروبيت

لوحة الميكروبيت هي قلب مشروعك. وهي مجهزة بمتحكم دقيق وتوفر العديد من الوظائف المتكاملة للبرمجة والتفاعل مع المكونات الأخرى.

جهاز استشعار الأشعة تحت الحمراء KY-032 هو مستشعر يستخدم للكشف عن الأشعة تحت الحمراء وقياس المسافة أو الكشف عن العوائق. يعمل بنظام توجيه الأشعة تحت الحمراء واستقبالها، ويتكون من مصدر للأشعة تحت الحمراء ومستقبل للأشعة تحت الحمراء.

2- كبلات التوصيل

ستحتاج إلى كبلات توصيل لتوصيل دبابيس مستشعر KY-032 بلوحة الميكروبيت.

3-بطاقة التوسيع لـلوحة الميكروبيت

لتوسيع وظائف بطاقة الميكروبيت ، يمكنك استخدام بطاقة توسيع ، تسمى أيضًا "الدرع" ، المصممة خصيصًا لـ الميكروبيت. توفر لوحات التوسعة هذه موصلات إضافية ومكونات متكاملة ووظائف إضافية لتسهيل إضافة المستشعرات والمحركات والوحدات النمطية الإلكترونية الأخرى.

4- لوحة الاختبار

اللوح ، المعروف أيضًا باسم اللوح ، هو مكون إلكتروني شائع الاستخدام لأداء النماذج الأولية السريعة والتجريب. يجعل من السهل توصيل المكونات الإلكترونية دون الحاجة إلى لحام.

5- صمام ثنائي الباعث للضوء (LED)

صمام ثنائي الباعث للضوء (LED) هو مكون إلكتروني يستخدم لإنتاج الضوء عند تمرير التيار الكهربائي عبره. يتكون LED من شبه موصلات تعمل كمصدر للضوء عندما يمر التيار الكهربائي من خلاله.

6- المقاومة

مقاومة (Resistor) هي عنصر إلكتروني يُستخدم لتقييد تدفق التيار الكهربائي في دائرة كهربائية. تعمل المقاومة على تحويل الطاقة الكهربائية إلى طاقة حرارية عندما يمر التيار الكهربائي عبرها.

تركيب لوحة الميكروبيت مع الصمام

 قم بتوصيل الصمام (LED):

1- قم بتوصيل قطب الأنود الطويل للصمام (الذي يكون عادةً الأنود الموجب) إلى مقاومة.

2- قم بتوصيل طرف المقاومة الآخر بإلى  المنفذ الرقمي P0 في لوحة الميكروبيت.

3- قم بتوصيل قطب الكاثود القصير للصمام (الذي يكون عادةً الكاثود السالب) إلى المنفذ GND في لوحة الميكروبيت .
