التحكم في مصباح بواسطة المايكروبيت

42 0

محاور الدرس

1-  المكونات اللازمة مصباح بواسطة المايكروبيت

2- تركيب لوحة المايكروبيت بالمصباح

3- وميض مصباح بواسطة المايكروبيت

4- إضاءة مصباح بواسطة أزرار المايكروبيت

المكونات اللازمة مصباح بواسطة المايكروبيت

المكونات اللازمة للتحكم في المصباح بواسطة المايكروبيت

للتحكم في مصباح  باستخدام المايكروبيت، ستحتاج إلى المكونات التالية:

1- مايكروبيت  هذا هو العقل الرئيسي الذي سيتحكم في التوصيل وإيقاف تشغيل الـ . الميكروبيت

2- مصباح

3- أسلاك توصيل – تستخدم لتوصيل المكونات معًا. أسلاك توصيل

4-  بطاقة توسيع GPIO لبطاقة المايكروبيت تسمح بزيادة عدد المنافذ  بطاقة توسيع GPIO لبطاقة الميكروبيت تسمح بزيادة عدد المنافذ

5- لوحة الاختبار هي لوحة تحتوي على صفوف من الفتحات والتوصيلات، وتستخدم لتوصيل المكونات الإلكترونية معًا بدون الحاجة للحام لوحة الاختبار

6- تتابع JQC-3FF-S-Z :

وحدة التتابع JQC-3FF-S-Z هي وحدة تتابع كهربائية تُستخدم للتحكم في الأحمال الكهربائية عالية الجهد والتي تتطلب جهدًا أعلى من 5 فولت للتحكم فيها.

تركيب لوحة المايكروبيت بالمصباح

لتركيب لوحة المايكروبيت مع مصباح، ستحتاج إلى مرحل لعزل الجهد المنخفض لـ المايكروبيت عن الجهد العالي للمصباح. فيما يلي دليل خطوة بخطوة لإكمال هذا التجميع بأمان:

1- تأكد من فصل المصباح عن أي مصدر كهربائي قبل البدء في التجميع.

2- قم بتوصيل تتابع JQC-3FF-S-Z بالمايكروبيت:

قم بتوصيل الطرف (-) الخاص ب تتابع JQC-3FF-S-Z بمنفذ GND الخاص بلوحة المايكروبيت

قم بتوصيل الطرف (+) الخاص بتتابع JQC-3FF-S-Z بالطرف 3.3 فولت الخاص بلوحة المايكروبيت

قم بتوصيل الدبوس (S) للبتتابع JQC-3FF-S-Z بالدبوس P0 للوحة المايكروبيت

3- قم بتوصيل مصدر طاقة المصباح (220 فولت) بالمرحل

– قم بتوصيل طرف الطاقة بمنفذ (NO) للتتابع JQC-3FF-S-Z

– قم بتوصيل طرف المصباح بمنفذ (COM) للتتابع JQC-3FF-S-Z

تركيب لوحة المايكروبيت بالمصباح

تركيب لوحة المايكروبيت بالمصباح

وميض المصباح بواسطة الميكروبيت

لإصدار وميض مصباح باستخدام لوحة الميكروبيت ، يمكنك استخدام لغة البرمجة الرسومية MakeCode. فيما يلي الخطوات التي يجب اتباعها:

1- اسحب كتلة “للأبد” من قسم “أساسي” إلى مساحة العمل. makecode-للأبد

2- أدخل الكتلة كتابة رقمية الدبوس P0 “إلى 1 من قسم “الدبابيس” في مساحة العمل ، في كتلة “للأبد

3- أدخل كتلة ” إيقاف مؤقت (مللي ثانية)” من قسم ” أساسي” بعد كتلة ” كتابة رقمية الدبوس P0 إلى 1″. اضبط وقت الانتظار بناءً على السرعة التي تريد أن يومض بها مصباح

4- أدخل كتلة “كتابة رقمية إلى P0 القيمة 0” من قسم دبابيس في مساحة العمل لإيقاف تشغيل مصباح.

5- أدخل كتلة ” إيقاف مؤقت (مللي ثانية)” من قسم ” أساسي” بعد كتلة ” كتابة رقمية الدبوس P0 إلى 0″. اضبط وقت الانتظار بناءً على السرعة التي تريد أن يومض بها مصباح للضوء

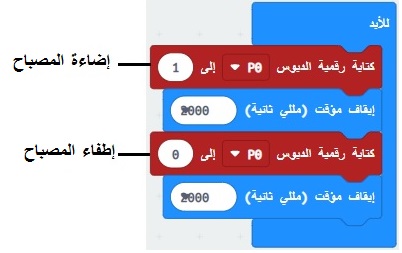

أخيرًا نحصل على برنامج Makecode التالي

makecode-وميض المصباح

إضاءة المصباح بواسطة أزرار المايكروبيت

إضاءة مصباح (LED) بواسطة أزرار الميكروبيت يعتبر مهمة مشتركة في المشاريع الإلكترونية. يمكن استخدام الميكروبيت (Micro:bit) للتحكم في تشغيل وإيقاف تشغيل المصباح  باستخدام الأزرار.

إليك خطوات عامة لتحقيق ذلك:

1- اسحب كتلة عندما يكون زر A مضغوط من قسم “الإدخال” إلى مساحة العمل. makecode-كتلةعندما يكون زر A مضغوط

2- داخل كتلة ” كتلةعندما يكون زر A مضغوط ” ، أدخل كتلة ” كتابة رقمية الدبوس P0 إلى 1 ” من قسم “الدبابيس” لإضاءة مؤشرإضاءة المصباح
makecode-كتلةعندما يكون زر A مضغوط - P0

3- اسحب كتلة عندما يكون زر B مضغوط من قسم “الإدخال” إلى مساحة العمل. makecode-اسحب كتلةعندما يكون زر B مضغوط

4- لإيقاف تشغيل مصباح إدخال كتابة رقمية الدبوس P0 إلى 0 داخل كتلةعندما يكون زر B مضغوط makecode-كتلةعندما يكون زر B مضغوط - P0

أخيرًا نحصل على برنامج Makecode التالي
