عرض على شاشة LCD رسالة مرسلة إلى لوحة الأردوينو عبر البلوتوث

34 0

محاور الدرس

1- كيفية نقل رسالة من الهاتف الذكي إلى لوحة الأردوينو عبر البلوتوث؟

2- المكونات اللازمة لاستخدام وحدة البلوتوث HC-06 و شاشة LCD من طرف لوحة الأردوينو

3- تركيب لوحة الأردوينو مع وحدة البلوتوث HC-06 و شاشة LCD

4- برمجة بطاقة الأردوينو لتلقي رسالة من الهاتف الذكي

5- تطوير تطبيقة الهاتف الجوال لإرسال رسالة إلى لوحة الأردوينو

كيفية نقل رسالة من الهاتف الذكي إلى لوحة الأردوينو عبر البلوتوث؟

لنقل رسالة من الهاتف الذكي إلى لوحة الأردوينو عبر البلوتوث و عرضها على شاشة LCD ، يمكنك اتباع الخطوات التالية:

1- اختيار وحدة بلوتوث:

اختر وحدة بلوتوث للتفاعل مع لوحة الأردوينو. يمكنك استخدام وحدة بلوتوث مثل HC-05 أو HC-06. تأكد من أن الوحدة متوافقة مع لوحة الأردوينو وقادرة على العمل كمودم سلكي.

2- توصيل وحدة البلوتوث بلوحة الأردوينو:

قم بتوصيل وحدة البلوتوث بلوحة الأردوينو باستخدام توصيلات UART (TX و RX) على اللوحة.

3- توصيل و شاشة LCD بلوحة الأردوينو:

توصيل أسلاك الطاقة (VCC وGND) من الشاشة بمنافذ 5V وGND على الأردوينو على التوالي.

توصيل سلك SDA من الشاشة بمنفذ A4 على الأردوينو.

توصيل سلك SCL من الشاشة بمنفذ A5 على الأردوينو.

4- توصيل لوحة الأردوينو بالهاتف الذكي:

استخدم تطبيق بلوتوث على هاتفك للبحث عن الوحدة البلوتوث المتصلة بلوحة الأردوينو وقم بإقرانها.

5- تحميل البرنامج على لوحة الأردوينو:

استخدم بيئة تطوير الأردوينو (Arduino IDE) لكتابة برنامج يستخدم مكتبة بلوتوث لتحقيق التواصل. يمكنك استخدام مكتبة SoftwareSerial لتحديد مداخل UART بمساعدة بعض التحويلات إذا لزم الأمر.

6- تطبيق البرنامج على لوحة الأردوينو:

قم بتحميل البرنامج الذي قمت بكتابته إلى لوحة الأردوينو باستخدام كبل USB.

7- إرسال الرسائل من الهاتف:

الآن، يمكنك استخدام تطبيق بلوتوث على هاتفك لإرسال البيانات إلى لوحة الأردوينو.

المكونات اللازمة لاستخدام وحدة البلوتوث HC-06 عبر لوحة الأردوينو

لوحة الاردوينو:

لوحة التطوير الأردوينو

لوحة الأردوينو هي لوحة إلكترونية تستخدم في تطوير الأجهزة الإلكترونية التفاعلية والمشاريع البرمجية. توفر الأردوينو بيئة برمجية واجهة سهلة للمبتدئين والمحترفين لتطوير الأجهزة والمشاريع المختلفة.

وحدة بلوتوث HC-06:

وحدة بلوتوث HC-06

وحدة البلوتوث HC-06 هي وحدة بلوتوث شائعة تُستخدم مع الأردوينو لاستقبال بيانات  من الهاتف الذكي عبر بلوتوث

شاشة LCD I2C 1602:

هي شاشة مسطحة يمكن استخدامها لعرض المعلومات بشكل نصي أو رسومي

وصلات الأسلاك (Jumper wires):

Fils de connexion

لتوصيل وحدة بلوتوث HC-06 بالأردوينو.

لوحة الاختبار:

plaque d'essai

 هو مكون إلكتروني شائع الاستخدام لأداء النماذج الأولية السريعة والتجريب. يجعل من السهل توصيل المكونات الإلكترونية دون الحاجة إلى لحام.

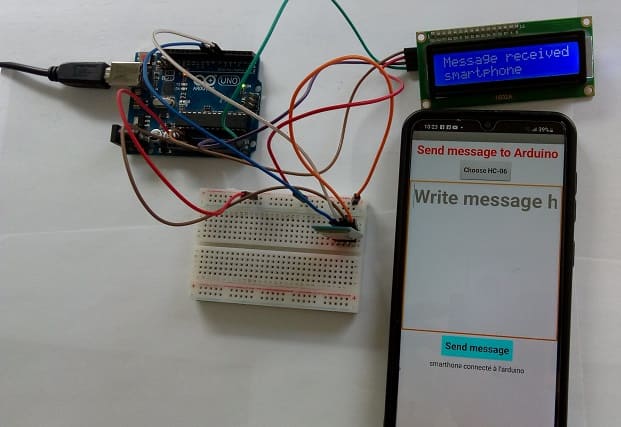

تركيب لوحة الأردوينو مع وحدة البلوتوث HC-06 و شاشة LCD

تركيب لوحة الأردوينو مع وحدة البلوتوث HC-06 و شاشة LCDتركيب لوحة الأردوينو مع وحدة البلوتوث HC-06 و شاشة LCD

توصيل وحدة البلوتوث HC-06:

وحدة البلوتوث HC-06 تحتوي على أربعة أسلاك: تغذية (VCC)، أرضي (GND)، دبوس TX (الإرسال)، ودبوس RX (الاستقبال).

سلك الـ VCC يتصل بالـ 5V على اللوحة الأردوينو.

سلك الـ GND يتصل بـ GND على اللوحة الأردوينو.

سلك دبوس TXD (الإرسال) يتصل بمنفذ رقم 6 على الأردوينو.

سلك دبوس RXD (الاستقبال) يتصل بمنفذ رقم 7 على الأردوينو.

لشاشة I2C LCD:

VCC: توصيله بمنفذ 5V على لوحة االأردوينو.

GND: توصيله بمنفذ GND على لوحة الأردوينو.

SDA: توصيله بمنفذ A4  على لوحة الأردوينو.

SCL: توصيله بمنفذ A5 على لوحة الأردوينو.

برمجة بطاقة الأردوينو لتلقي رسالة من الهاتف الذكي

لنقل رسالة من الهاتف الذكي إلى لوحة الأردوينو عبر البلوتوث باستخدام Arduino IDE وApp Inventor، يمكنك اتباع الخطوات التالية:

برمجة الأردوينو باستخدام Arduino IDE:

تحميل مكتبة LiquidCrystal_I2C أولًا، تأكد قبل استخدام  البرنامج  من

يسمح برنامج Arduino IDE لبطاقة الأردوينو بما يلي:

1- الاتصال بالهاتف الذكي

2- استقبال الرسالة من الهاتف الذكي

3- شاشة LCD عرض الرسالة المستلمة من الهاتف الذكي على

تطوير تطبيقة الهاتف الجوال لإرسال رسالة إلى لوحة الأردوينو

1. إنشاء التطبيق باستخدام App Inventor:

قم بإنشاء تطبيق محمول باستخدام App Inventor.

استخدم المكونات المتاحة لـبلوتوث لإنشاء اتصال مع وحدة بلوتوث HC-06.

أضف تسميات أو حقول نصية للإرسال رسالة إلى لوحة الأردوينو.

2. برمجة التطبيقة:

استخدم القطع المتاحة في App Inventor لإنشاء اتصال بلوتوث مع وحدة بلوتوث HC-06.

استخدم كتل البرمجة هذه لإرسال رسالة من الهاتف الذكي إلى لوحة الأردوينو عبر البلوتوث

تحميل المشروعتنزيل التطبيقة



الاختبار والتصحيح:

1- قم بتحميل كود Arduino IDE على الأردوينو الخاص بك.

2- قم بتثبيت وتشغيل التطبيق الذي تم إنشاؤه باستخدام App Inventor على هاتفك الذكي.

3- اتصل بالأردوينو من التطبيقة.

4-تأكد من إرسال الرسالة إلى بطاقة الأردوينو.
