Problème Suite – Bac pratique – Section informatique – 2023

Bac Info 21-01-26

23 0

Sujet (Python et Qt Designer- Bac 2023)

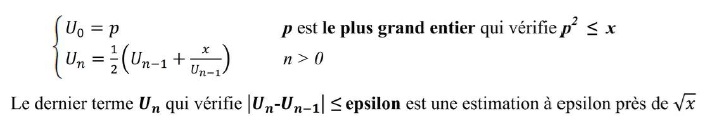

La suite de Héron Alexandrie est une suite permettant de trouver une valeur approchée de la racine carrée d'un réel positif x. Elle est définie par :

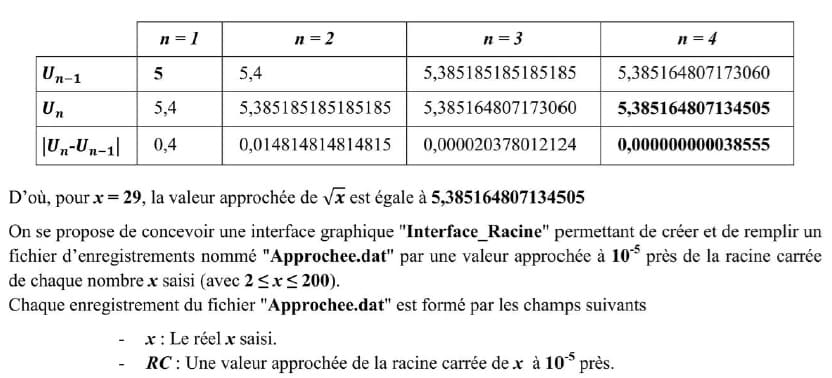

Exemple

Si = 29 alors p =5, car le plus grand entier vérifiant p2 < x est 5 ( 5² = 25 < 29). Selon la définition de la suite U, le calcul de la valeur approchée de racine carré de 29 à 10 exposant près est présenté dans le tableau suivant :

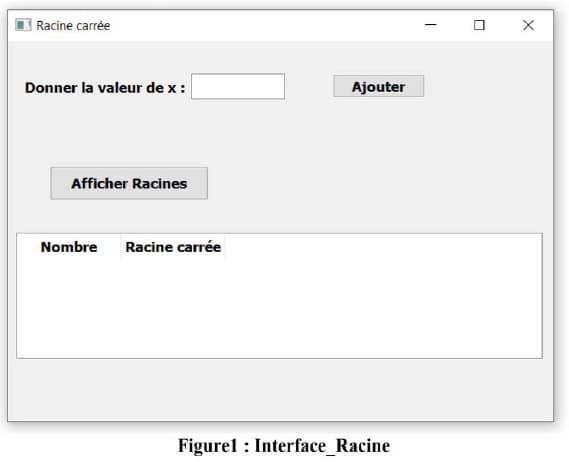

L'interface graphique "Interface_Racine.ui", comme le montre la Figure 1 ci-dessous, contient les éléments suivants :

- Un label contenant le texte "Donner la valeur de x :".

- Une zone de saisie pour saisir une valeur de x.

- Un bouton intitulé "Ajouter".

- Un bouton intitulé "Afficher Racines".

- Une table widget contenant deux colonnes "Nombre" et "Racine carrée" pour afficher le contenu du fichier "Approchee.dat".

Travail demandé

1- Ouvrir le fichier "Interface_Racine.uï" situé dans le dossier de travail et compléter l'interface graphique par les éléments manquants.

2- Ouvrir le fichier nommé "Racine.py" situé dans le dossier de travail et y apporter les modifications suivantes :

Développer le module "Racine" qui s'exécute suite à un clic sur le bouton "Ajouter" et qui permet

- d'afficher un message d'alerte (QMessagebox) indiquant une anomalie de saisie si la contrainte de saisie n'est pas respectée (voir les imprimes écran dans la page suivante), ou bien,

- d'ajouter dans le fichier "Approchee.dat" le nombre x saisi ainsi que la valeur approchée de sa racine carrée, à 10^-5 près, dans le cas contraire.

- Développer le module "Afficher" qui s'exécute suite à un clic sur le bouton "Afficher Racines" et qui permet d'afficher dans la table widget le contenu du fichier "Approchee.dat".

N.B: On pourra utiliser les méthodes suivantes

setRowCount(nbrelignes)

insertRow(numligne)

setitem(numligne, numcolonne, QTableWidgetitem("valeur"))

- Modifier les instructions de la pallie exploitation de l'interface graphique "Interface_Racine.ui" par les informations nécessaires à l'appel de l'interface et aux différents modules développés.

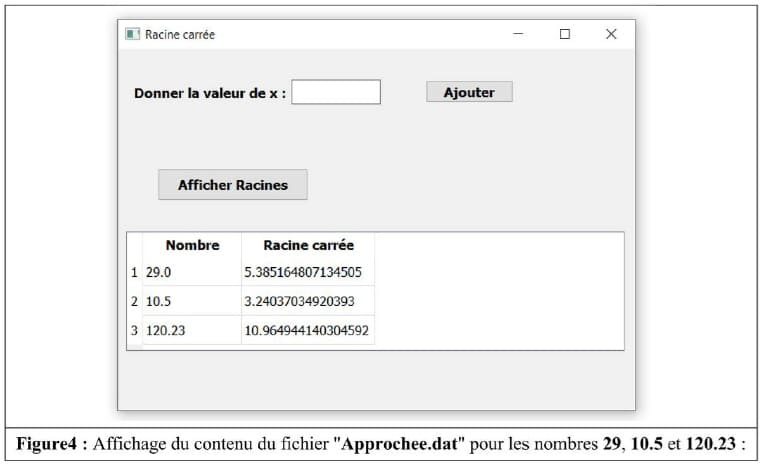

Ci-dessous quelques captures d'écran montrant des exemples d'exécutions

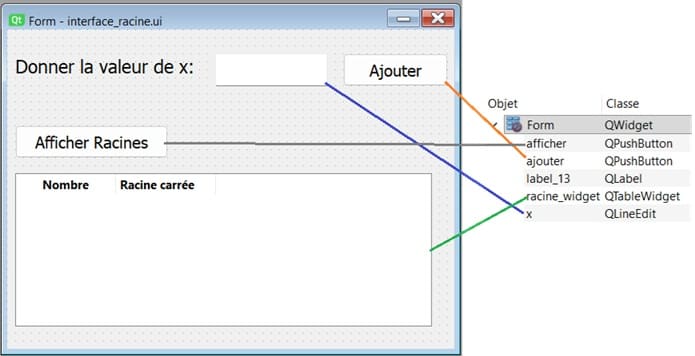

L'interface graphique avec Qt Designer

a- Ouvrez Qt Designer et créez un nouveau fichier de type Main Window.

b- Ajoutez ces widgets :

- QLabel contenant le texte "Donner la valeur de x :".

- QLineEdit : zone de saisie pour saisir une valeur de x.

- QPushButton : bouton intitulé "Ajouter".

- QPushButton : bouton intitulé "Afficher Racines".

- QTableWidget : table widget contenant deux colonnes "Nombre" et "Racine carrée" pour afficher le contenu du fichier "Approchee.dat".

Solution en Python

from PyQt5.QtWidgets import *
from PyQt5.uic import *
from pickle import dump, load

# --------------------------------------------------
# Dictionnaire représentant un enregistrement
# contenant :
# - x      : la valeur saisie
# - racine : la racine carrée approchée de x
# --------------------------------------------------
enregistrement = dict(
    x=int(),
    racine=float()
)

# --------------------------------------------------
# Fonction qui détermine un entier p tel que :
# p² ≤ x < (p+1)²
# (estimation initiale pour le calcul de la racine)
# --------------------------------------------------
def determiner_p(x):
    p = 2
    while p * p <= x:
        p = p + 1
    return p - 1


# --------------------------------------------------
# Fonction qui calcule une valeur approchée
# de la racine carrée de x par la méthode de Héron
# (méthode de Newton)
# --------------------------------------------------
def calcul_racine(x, p, epsilon):
    u0 = p                       # Valeur initiale
    u1 = 0.5 * (u0 + x / u0)     # Première approximation

    # Amélioration de l'approximation jusqu'à précision epsilon
    while abs(u1 - u0) > epsilon:
        u0 = u1
        u1 = 0.5 * (u0 + x / u0)

    return u1


# --------------------------------------------------
# Procédure qui :
# - vérifie la validité de la saisie
# - calcule la racine approchée
# - enregistre les résultats dans le fichier Approchee.dat
# --------------------------------------------------
def remplir_fichier_approchee():
    # Vérifier si le champ x est vide
    if w.x.text() == "":
        QMessageBox.critical(w, "Erreur", "Veuillez saisir une valeur pour x")

    # Vérifier si x est dans l'intervalle [2, 200]
    elif not (2 <= float(w.x.text()) <= 200):
        QMessageBox.critical(w, "Erreur", "Veuillez saisir une valeur entre 2 et 200")

    else:
        # Ouverture du fichier en mode ajout binaire
        f_approchee = open("Approchee.dat", "ab")

        # Récupération de la valeur saisie
        x = float(w.x.text())

        # Détermination de p et calcul de la racine
        p = determiner_p(x)
        racine = calcul_racine(x, p, 0.00001)

        # Remplissage de l'enregistrement
        enregistrement["x"] = x
        enregistrement["racine"] = racine

        # Écriture dans le fichier
        dump(enregistrement, f_approchee)

        # Fermeture du fichier
        f_approchee.close()


# --------------------------------------------------
# Procédure qui lit le fichier Approchee.dat
# et affiche son contenu dans un QTableWidget
# --------------------------------------------------
def afficher_fichier_approchee():
    # Ouverture du fichier en lecture binaire
    f_approchee = open("Approchee.dat", "rb")

    row_index = 0

    # Lecture séquentielle du fichier
    while True:
        try:
            # Lecture d'un enregistrement
            enregistrement = load(f_approchee)

            # Ajout d'une nouvelle ligne dans le tableau
            w.racine_widget.setRowCount(row_index + 1)

            # Affichage des valeurs dans le tableau
            w.racine_widget.setItem(row_index, 0,
                                    QTableWidgetItem(str(enregistrement["x"])))
            w.racine_widget.setItem(row_index, 1,
                                    QTableWidgetItem(str(enregistrement["racine"])))

            row_index = row_index + 1

        except EOFError:
            # Fin du fichier atteinte
            break

    # Fermeture du fichier
    f_approchee.close()


# --------------------------------------------------
# Programme principal
# --------------------------------------------------

# Création de l'application Qt
app = QApplication([])

# Chargement de l'interface graphique
w = loadUi("interface_racine.ui")
w.show()

# Association des boutons aux procédures
w.ajouter.clicked.connect(remplir_fichier_approchee)
w.afficher.clicked.connect(afficher_fichier_approchee)

# Lancement de l'application
app.exec()

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

from PyQt5.QtWidgets import *

from PyQt5.uic import *

from pickle import dump, load

# --------------------------------------------------

# Dictionnaire représentant un enregistrement

# contenant :

# - x : la valeur saisie

# - racine : la racine carrée approchée de x

# --------------------------------------------------

enregistrement = dict(

x=int(),

racine=float()

)

# --------------------------------------------------

# Fonction qui détermine un entier p tel que :

# p² ≤ x < (p+1)²

# (estimation initiale pour le calcul de la racine)

# --------------------------------------------------

def determiner_p(x):

p = 2

while p * p <= x:

p = p + 1

return p - 1

# --------------------------------------------------

# Fonction qui calcule une valeur approchée

# de la racine carrée de x par la méthode de Héron

# (méthode de Newton)

# --------------------------------------------------

def calcul_racine(x, p, epsilon):

u0 = p # Valeur initiale

u1 = 0.5 * (u0 + x / u0) # Première approximation

# Amélioration de l'approximation jusqu'à précision epsilon

while abs(u1 - u0) > epsilon:

u0 = u1

u1 = 0.5 * (u0 + x / u0)

return u1

# --------------------------------------------------

# Procédure qui :

# - vérifie la validité de la saisie

# - calcule la racine approchée

# - enregistre les résultats dans le fichier Approchee.dat

# --------------------------------------------------

def remplir_fichier_approchee():

# Vérifier si le champ x est vide

if w.x.text() == "":

QMessageBox.critical(w, "Erreur", "Veuillez saisir une valeur pour x")

# Vérifier si x est dans l'intervalle [2, 200]

elif not (2 <= float(w.x.text()) <= 200):

QMessageBox.critical(w, "Erreur", "Veuillez saisir une valeur entre 2 et 200")

else:

# Ouverture du fichier en mode ajout binaire

f_approchee = open("Approchee.dat", "ab")

# Récupération de la valeur saisie

x = float(w.x.text())

# Détermination de p et calcul de la racine

p = determiner_p(x)

racine = calcul_racine(x, p, 0.00001)

# Remplissage de l'enregistrement

enregistrement["x"] = x

enregistrement["racine"] = racine

# Écriture dans le fichier

dump(enregistrement, f_approchee)

# Fermeture du fichier

f_approchee.close()

# --------------------------------------------------

# Procédure qui lit le fichier Approchee.dat

# et affiche son contenu dans un QTableWidget

# --------------------------------------------------

def afficher_fichier_approchee():

# Ouverture du fichier en lecture binaire

f_approchee = open("Approchee.dat", "rb")

row_index = 0

# Lecture séquentielle du fichier

while True:

try:

# Lecture d'un enregistrement

enregistrement = load(f_approchee)

# Ajout d'une nouvelle ligne dans le tableau

w.racine_widget.setRowCount(row_index + 1)

# Affichage des valeurs dans le tableau

w.racine_widget.setItem(row_index, 0,

QTableWidgetItem(str(enregistrement["x"])))

w.racine_widget.setItem(row_index, 1,

QTableWidgetItem(str(enregistrement["racine"])))

row_index = row_index + 1

except EOFError:

# Fin du fichier atteinte

break

# Fermeture du fichier

f_approchee.close()

# --------------------------------------------------

# Programme principal

# --------------------------------------------------

# Création de l'application Qt

app = QApplication([])

# Chargement de l'interface graphique

w = loadUi("interface_racine.ui")

w.show()

# Association des boutons aux procédures

w.ajouter.clicked.connect(remplir_fichier_approchee)

w.afficher.clicked.connect(afficher_fichier_approchee)

# Lancement de l'application

app.exec()
